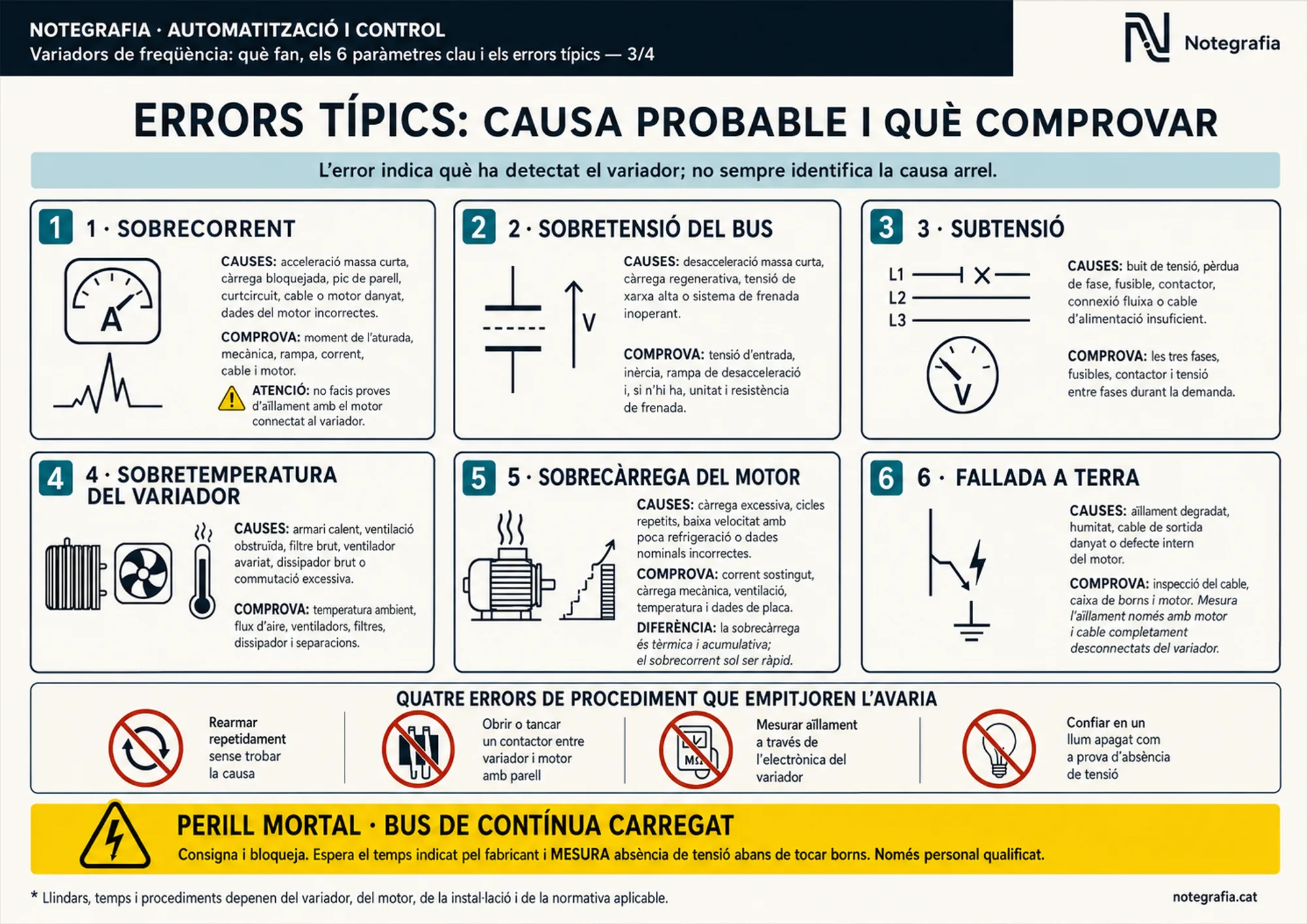

L'error d'un variador indica què ha detectat l'aparell — no sempre identifica la causa arrel. Aquesta tercera peça de la sèrie ordena els errors per famílies, sense codis de cap fabricant, amb la causa probable i el que cal comprovar a cada una.
Les sis famílies
Sobrecorrent: acceleració massa curta, càrrega bloquejada, pic de parell, curtcircuit, cable o motor danyat, dades del motor incorrectes. Comprova el moment de l'aturada, la mecànica, la rampa, el corrent, el cable i el motor — i mai facis proves d'aïllament amb el motor connectat al variador.
Sobretensió del bus: desacceleració massa curta, càrrega regenerativa, tensió de xarxa alta o sistema de frenada inoperant. Comprova tensió d'entrada, inèrcia, rampa de desacceleració i, si n'hi ha, la unitat i la resistència de frenada.
Subtensió: buit de tensió, pèrdua de fase, fusible, contactor, connexió fluixa o cable d'alimentació insuficient. Comprova les tres fases, fusibles, contactor i la tensió entre fases durant la demanda.
Sobretemperatura del variador: armari calent, ventilació obstruïda, filtre brut, ventilador avariat, dissipador brut o commutació excessiva. Comprova temperatura ambient, flux d'aire, ventiladors, filtres, dissipador i separacions.
Sobrecàrrega del motor: càrrega excessiva, cicles repetits, baixa velocitat amb poca refrigeració o dades nominals incorrectes. La diferència clau: la sobrecàrrega és tèrmica i acumulativa; el sobrecorrent sol ser ràpid.
Fallada a terra: aïllament degradat, humitat, cable de sortida danyat o defecte intern del motor. Inspecció del cable, caixa de borns i motor; l'aïllament es mesura només amb motor i cable completament desconnectats del variador.
Quatre errors de procediment que empitjoren l'avaria
Rearmar repetidament sense trobar la causa; obrir o tancar un contactor entre variador i motor amb parell; mesurar aïllament a través de l'electrònica del variador; i confiar en un llum apagat com a prova d'absència de tensió.
Llindars, temps i procediments depenen del variador, del motor, de la instal·lació i de la normativa aplicable. I sempre: consignar i bloquejar, esperar el temps indicat pel fabricant i mesurar l'absència de tensió abans de tocar borns.
