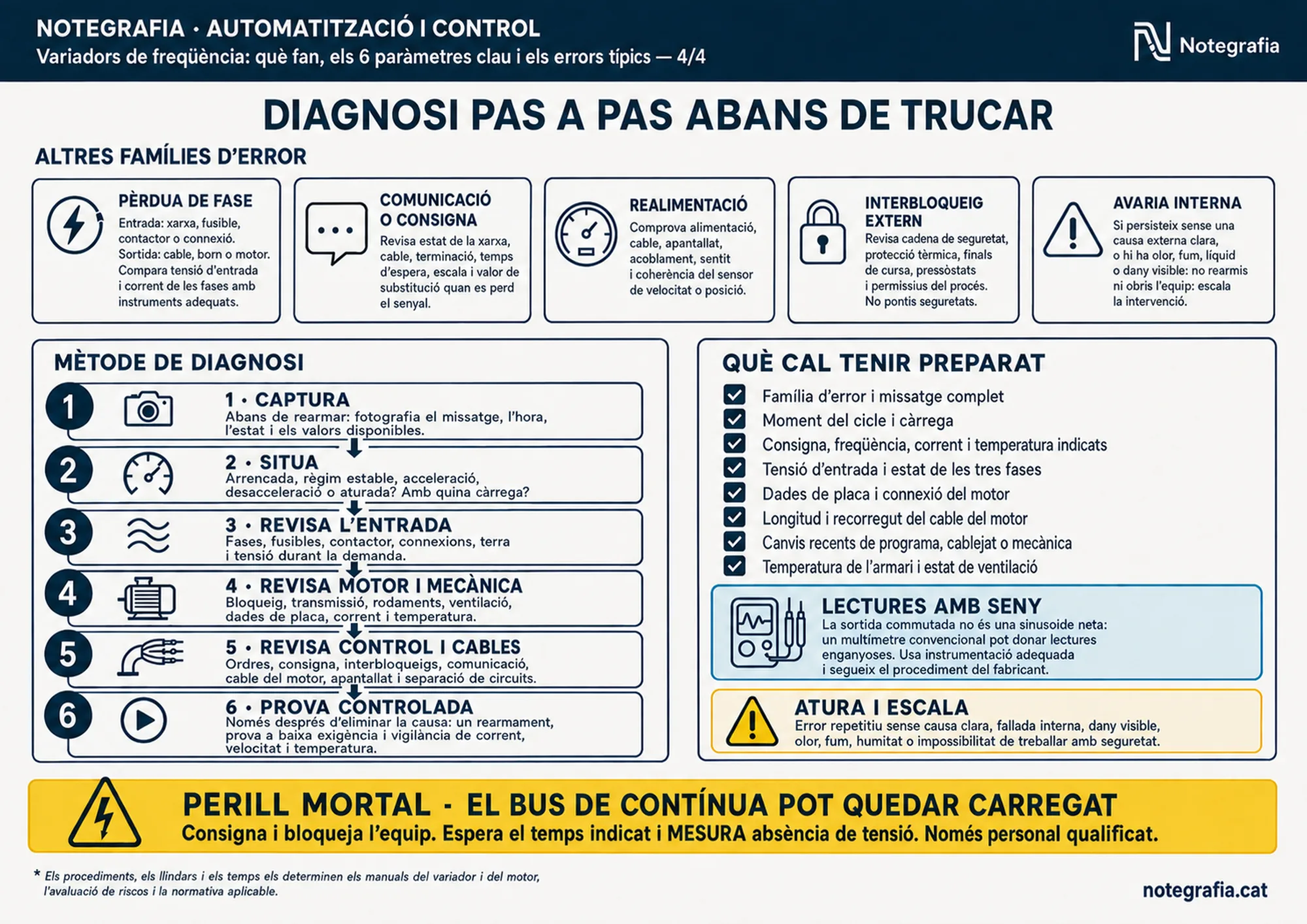

Quan el variador falla i la causa no és evident, el que separa una avaria curta d'una de llarga és el mètode. Aquesta última peça de la sèrie el posa en ordre: les famílies d'error que faltaven, sis passos de diagnosi, què cal tenir preparat abans de trucar al servei tècnic i quan aturar-se.
Altres famílies d'error
Pèrdua de fase (a l'entrada: xarxa, fusible, contactor o connexió; a la sortida: cable, born o motor), comunicació o consigna (estat de la xarxa, cable, terminació, temps d'espera, escala i valor de substitució en perdre el senyal), realimentació (alimentació, cable, apantallat, acoblament, sentit i coherència del sensor de velocitat o posició), interbloqueig extern (cadena de seguretat, protecció tèrmica, finals de cursa, pressòstats i permissius — i mai pontar seguretats) i avaria interna (si persisteix sense causa externa clara, o hi ha olor, fum, líquid o dany visible: no rearmis ni obris l'equip, escala la intervenció).
Mètode de diagnosi en sis passos
1. Captura — abans de rearmar: fotografia el missatge, l'hora, l'estat i els valors disponibles.
2. Situa — arrencada, règim estable, acceleració, desacceleració o aturada? Amb quina càrrega?
3. Revisa l'entrada — fases, fusibles, contactor, connexions, terra i tensió durant la demanda.
4. Revisa motor i mecànica — bloqueig, transmissió, rodaments, ventilació, dades de placa, corrent i temperatura.
5. Revisa control i cables — ordres, consigna, interbloqueigs, comunicació, cable del motor, apantallat i separació de circuits.
6. Prova controlada — només després d'eliminar la causa: un rearmament, prova a baixa exigència i vigilància de corrent, velocitat i temperatura.
Què cal tenir preparat abans de trucar
Família d'error i missatge complet, moment del cicle i càrrega, consigna, freqüència, corrent i temperatura indicats, tensió d'entrada i estat de les tres fases, dades de placa i connexió del motor, longitud i recorregut del cable, canvis recents de programa, cablejat o mecànica, i la temperatura de l'armari.
Lectures amb seny, i quan aturar
La sortida commutada d'un variador no és una sinusoide neta: un multímetre convencional pot donar lectures enganyoses; cal instrumentació adequada i el procediment del fabricant. I s'atura i s'escala davant d'un error repetitiu sense causa clara, fallada interna, dany visible, olor, fum, humitat o impossibilitat de treballar amb seguretat.
Els procediments, els llindars i els temps els determinen els manuals del variador i del motor, l'avaluació de riscos i la normativa aplicable. Les quatre peces de la sèrie es poden descarregar en PDF gratuïtament.
