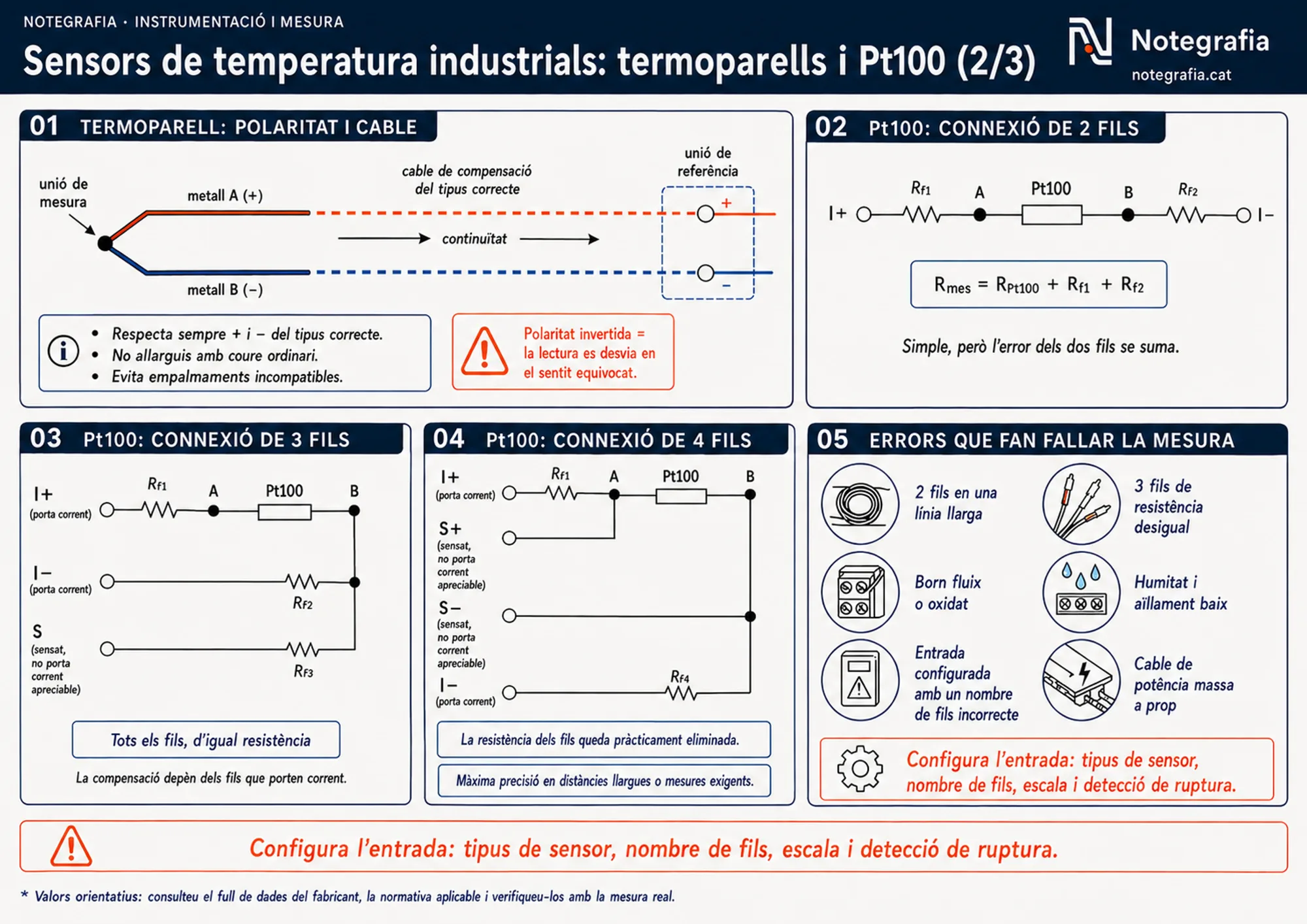

Un sensor ben triat pot donar una lectura falsa si està mal connectat. Aquesta segona peça de la sèrie es dedica al cablejat: la polaritat del termoparell i els tres esquemes de connexió de la Pt100.
Termoparell: polaritat i cable
Del sensor a l'instrument hi ha d'haver continuïtat del mateix tipus: el cable de compensació del tipus correcte fins a la unió de referència. Respecta sempre el + i el −, no allarguis amb coure ordinari i evita empalmaments incompatibles. Polaritat invertida vol dir una lectura que es desvia en el sentit equivocat.
Pt100 a 2 fils
La més simple: l'instrument mesura la suma de la Pt100 i de la resistència dels dos fils. L'error dels fils se suma a la lectura, i creix amb la longitud del cable.
Pt100 a 3 fils
La solució industrial més habitual. Dos fils porten corrent i el tercer només sensa, sense corrent apreciable. La compensació depèn dels fils que porten corrent: tots els fils han de ser d'igual resistència.
Pt100 a 4 fils
Dos fils porten corrent i dos només sensen. La resistència dels fils queda pràcticament eliminada: màxima precisió en distàncies llargues o mesures exigents.
Errors que fan fallar la mesura
Dos fils en una línia llarga, tres fils de resistència desigual, un born fluix o oxidat, humitat i aïllament baix, una entrada configurada amb un nombre de fils incorrecte i un cable de potència massa a prop. I sempre: configura l'entrada amb el tipus de sensor, el nombre de fils, l'escala i la detecció de ruptura.
La sèrie acaba amb la diagnosi quan la lectura balla (3/3). *Valors orientatius: consulteu el full de dades del fabricant, la normativa aplicable i verifiqueu-los amb la mesura real.
